緊固件主要分兩大糞：一類是螺紋類緊固件；另一類是非螺紋類緊固件或聯(lián)接件。這里僅針對螺紋類緊固件進(jìn)行簡述。
螺紋類緊固件加工流程一般都是由剪斷、冷鐓、或者冷擠壓、切削、螺紋加工、熱處理、表面處理等生產(chǎn)工序組成的。
材料改制工藝流程一般為：
酸洗→拉絲→退火→磷化皂化→拉絲→(球化磷化)
螺紋類緊固件冷加工藝流程訂要有以下幾種情況:
8.8級以下的螺紋緊固件產(chǎn)品加工流程
打頭→清洗 →搓螺紋→清洗→表面處理→包裝
8.8級以下的螺紋緊固件產(chǎn)品加工流程
打頭→清洗 →切削→熱處理→穿墊搓螺紋→清洗→表面處理→包裝
8.8-10.9級螺紋緊固件產(chǎn)品加工流程
打頭→清洗 →切削→搓螺紋→熱處理→清洗→表面處理→包裝
10.9-12.9級螺紋緊固件產(chǎn)品加工流程
打頭→清洗 →熱處理→切削→滾螺紋→清洗→無損檢測→清洗→表面處理→包裝
2、螺紋類緊固件常用材料

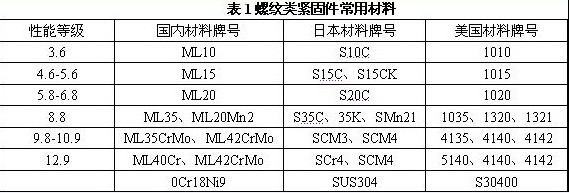

螺紋類緊固件常用材料如下表1(含國內(nèi)外材料對比)
浙公網(wǎng)安備33038102332317號
